¿Cómo mejoran los cabezales de pines las conexiones electrónicas?

Abstracto: Encabezados de pinesson componentes cruciales en los sistemas electrónicos y ofrecen interconexiones confiables entre placas de circuitos y dispositivos periféricos. Este artículo explora el diseño, las aplicaciones, las ventajas y los criterios de selección de los cabezales de pines, brindando orientación práctica a ingenieros, diseñadores y entusiastas de la electrónica. Shenzhen JYE Tecnología Co., LTD. se especializa en cabezales de pines de alta calidad para satisfacer diversas necesidades industriales.

Tabla de contenido

• Introducción a los encabezados de pines
• Tipos de encabezados de pines
• Ventajas de utilizar encabezados de pines
• Aplicaciones de cabezales de pines
• Seleccionar el encabezado del pin correcto
• Consejos de instalación
• Preguntas frecuentes sobre encabezados de pines
• Conclusión y contacto

Introducción a los encabezados de pines

Los cabezales de clavijas son filas de clavijas metálicas montadas sobre una base de plástico y se usan comúnmente para conectar placas de circuito impreso (PCB) con cables, conectores u otras placas. Proporcionan una forma sencilla y fiable de crear conexiones eléctricas permanentes o desmontables en dispositivos electrónicos. Los cabezales de pines pueden variar en cuanto a espaciado de pines, número de pines y orientación, lo que ofrece flexibilidad en el diseño de circuitos.

Tipos de encabezados de pines

Comprender los tipos de encabezados de pines ayuda a seleccionar el componente adecuado para un proyecto:

• Cabeceras de pines de una sola fila:Consta de una única línea de pines, adecuada para diseños compactos.

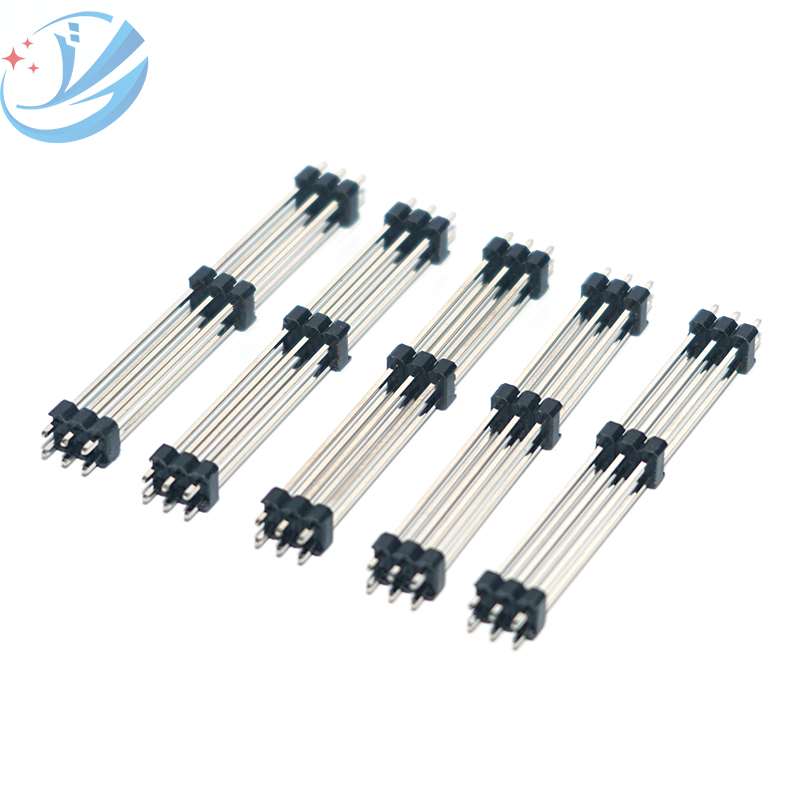

• Cabeceras de pines de doble fila:Cuenta con dos líneas paralelas de pines, lo que proporciona una mayor conectividad.
• Cabeceras de pines rectos:Los pines son perpendiculares a la PCB y se usan comúnmente en conexiones verticales.
• Cabeceras de pines en ángulo recto:Los pasadores están doblados a 90 grados para conexiones horizontales.
• Cabeceras cubiertas:Incluya una cubierta de plástico para evitar desalineaciones o cortocircuitos.

Ventajas de utilizar encabezados de pines

Los cabezales de pines ofrecen múltiples beneficios para el diseño electrónico:

• Conexiones confiables:Las conexiones mecánicas y eléctricas firmes reducen la pérdida de señal.
• Modularidad:Permita una fácil conexión y extracción de módulos sin cambios de soldadura.
• Diseño compacto:Uso eficiente del espacio de PCB manteniendo la conectividad.
• Rentable:Solución económica para creación de prototipos y producción.
• Personalización:Disponible en diferentes tamaños, número de pines y materiales.

Aplicaciones de cabezales de pines

Los encabezados de pines se aplican ampliamente en todas las industrias, que incluyen:

• Sistemas integrados y placas de microcontroladores.
• Electrónica de consumo como dispositivos inteligentes y electrodomésticos.
• Automatización industrial y robótica.
• Placas base de computadora y tarjetas de expansión.
• Prototipos y circuitos de prueba.

Seleccionar el encabezado del pin correcto

Elegir el cabezal de clavija correcto requiere prestar atención a factores clave:

• Número de pines:Haga coincidir el número de conexiones requeridas en su circuito.
• Tamaño de paso:El espaciado estándar es de 2,54 mm, pero las opciones varían para diseños de alta densidad.
• Clasificación actual:Asegúrese de que el cabezal pueda soportar la carga eléctrica esperada.
• Estilo de montaje:Montaje mediante orificio pasante o en superficie según el diseño de PCB.
• Calidad de los materiales:Considere la resistencia a la corrosión y la durabilidad para aplicaciones industriales.

Consejos de instalación

Una instalación adecuada garantiza confiabilidad a largo plazo:

• Alinee los pines del cabezal con cuidado con los orificios de la PCB.
• Utilice técnicas de soldadura apropiadas para el tipo de pin para evitar juntas frías.
• Para diseños modulares, considere cabeceras con cubiertas para guiar los conectores.
• Pruebe las conexiones después del montaje para verificar la continuidad eléctrica.

Preguntas frecuentes sobre encabezados de pines

P1: ¿Se pueden reutilizar los cabezales de los pines?
R1: Sí, muchos cabezales de pasadores se pueden reutilizar si se retiran con cuidado sin doblar los pasadores.

P2: ¿Cuál es el paso de clavija estándar?
R2: El paso más común es de 2,54 mm (0,1 pulgadas), aunque hay otros pasos disponibles para placas de alta densidad.

P3: ¿Cómo elijo entre encabezados de una o dos filas?
A3: Los cabezales de una sola fila son adecuados para circuitos compactos; Los encabezados de doble fila son ideales para necesidades de conectividad más elevadas.

P4: ¿Hay cabezales de pines de alta corriente?
R4: Sí, los cabezales de clavija de calidad industrial están diseñados para transportar corrientes más altas con el revestimiento y el espesor adecuados.

Conclusión y contacto

Los cabezales de pines son componentes fundamentales que mejoran la confiabilidad, modularidad y eficiencia de los circuitos electrónicos. Elegir el tipo, material y método de instalación correctos puede mejorar significativamente el rendimiento del dispositivo.Shenzhen JYE Tecnología Co., LTD.ofrece una amplia gama de cabezales de clavija y cabezales hembra de alta calidad para satisfacer diversas necesidades industriales y de creación de prototipos. Para más información y soluciones personalizadas,contáctanoshoy y eleva tus diseños electrónicos.
